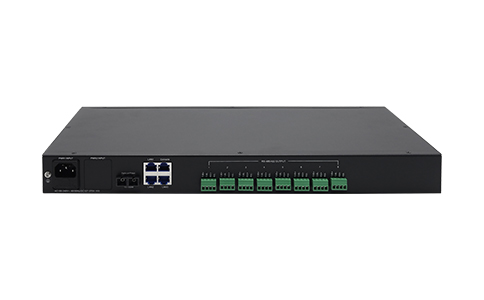

产品名称：1U 机架式 8 口 RS485/422 隔离型串口服务器
产品型号：UT-6008M-I
防护等级：IP30
传输距离：1200m
工作温度：-20~75°C
一、产品概述
产品支持串行终端到TCP/IP之间数据转换，内部集成TCP/IP协议栈，实现RS-485/422串口与 TCP/IP网络接口的数据双向透明传输，使得串口设备能够具备联网功能。内部集成 ARP，IP，TCP， HTTP，ICMP，UDP 等协议。所有程序提供中英文界面，有设置向导，易于操作。 广泛用于工业控制，设备自动化，物联网，环境监控，智能交通，动环监控等领域。
二、功能特性
支持8路互相隔离RS-485/422串口，使设备更安全可靠；
串口信号与系统信号使用数字容隔IC实现隔离,隔离耐压可达1.5KV；
支持3路10/100 Base-T(x)以太网接口，交换机模式；
支持Reset 键恢复出厂设置；
每路串口提供4路信号，分别是T/R+,T/R-,RX+,RX-；
支持RS485拨动开关选择终端电阻和总线上下拉电阻配置；
串口保护：RS-485/422浪涌10/700us共模:2KV/差模1KV；
支持MCP、VCOM虚拟串口；
以太网口高达1.5KVAC隔离保护；
支持Web固件升级。
三、规格参数
| 接口 | |
| 电源接口 | 3芯品字头插座 |
| 以太网接口 | 3×RJ45，1×10/100Base-T(x) |
| 调试Console口 | 1×RJ45 |
| 串行接口 | 8×4pin 3.81端子，RS485/RS422二合一 |
| LED指示灯 | PWR1、PWR2电源指示灯，RUN运行指示灯，16个串口收发指示灯按键：1个出厂复位按键RESET |
| 电源需求 | |
| 输入电压 | 100-240VAC/50Hz，可选择双路电源供电 |
| 功耗 | |
| 最大输入功耗 | 3.3W |
| 机械特性 | |
| 外壳 | IP30防护等级 |
| 重量 | 2.75Kg |
| 安装方式 | 1U机架式安装 |
| 尺寸（长×高×宽） | 440 mm×230mm×44mm（不含安装件） |
| 传输距离 | RS-485/422：1200m |
| 工作环境 | |
| 储存温度 | -40~85°C |
| 工作温度 | -20~75°C |
| 相对湿度 | 5% ~95% (无凝结) |
| 支持协议 | IP、ICMP、UDP、TCP、HTTP、TELNET、DNS、 DHCP |
| 工作模式 | VCOM,TCP SERVER,TCP CLIENT, UDP, Serial Telnet Mode , Remote Pair mode, RFC 2217、Modbus TCP Server、Modbus TCP Client |
| 串口参数 | |
| 接口类型 | RS-485、RS-422 |
| 波特率 | 300-921600bps |
| 校验位 | None、Odd、Even、Mark、Space |
| 流制 | RTS/CTS、XON/XOFF |
| 数据位 | 7、8 |
| 停止位 | 1、1.5、2 |
| 认证标准 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32，FCC Part 15B Class A |
| EMS | IEC61000-4-2 ESD 接触6KV,空气8KV |
| IEC61000-4-3 RS 3V/m | |
| IEC61000-4-4 EFT 电源2KV,信号1KV | |
| IEC61000-4-5 Surge 电源2KV，信号2KV | |
| IEC61000-4-6 CS 3V/m | |

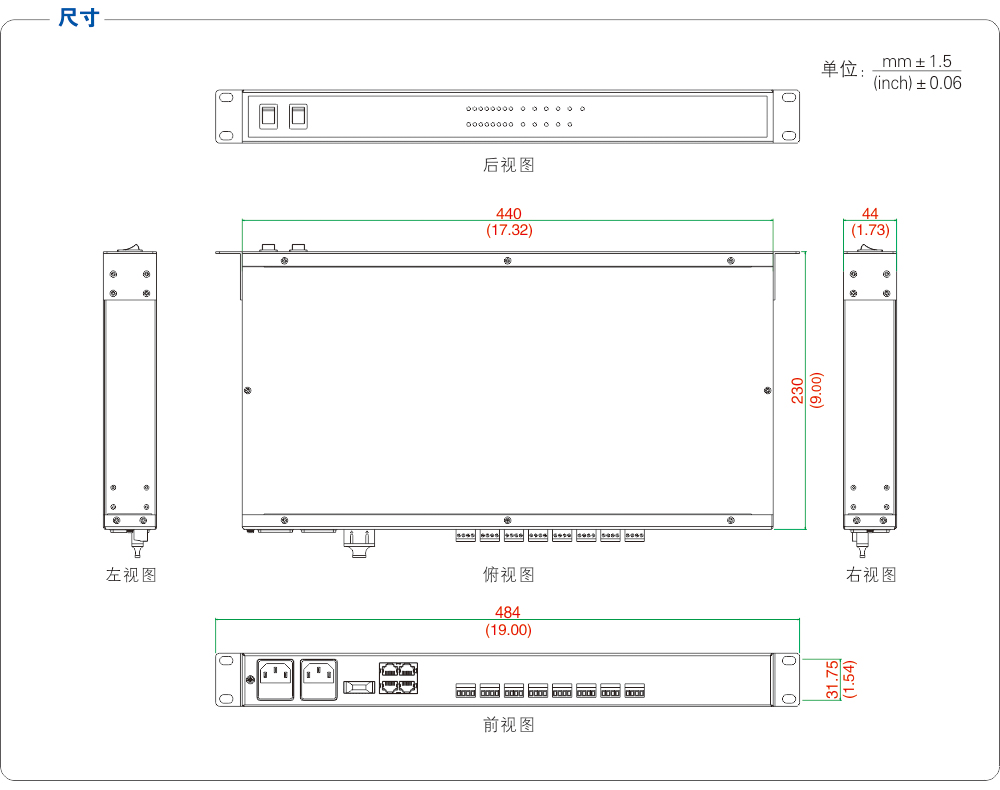

四、产品尺寸
五、订购信息
